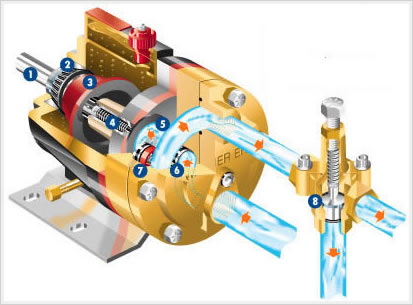

Hydra-Cellポンプの仕組み
- 1. シャフト：電動式モーター、油圧モーター、ベルト・プーリー、カップリングなどを使用します。
- 2. カムベアリング：オイルに浸されており、シャフトを支えます。
- 3. ワブルプレート：回転運動を直線往復運動へ変換します。
- 4. ピストン：加圧オイルを利用してダイアフラムの往復運動を生み出します。
- 5. ダイアフラム：油圧バランスが取れており、収縮中にストレスがかかりません。
- 6. 吸込側チャッキバルブ：皿型のチャッキ弁により液体をポンプ室へ送り込みます。
- 7. 吐出側チャッキバルブ：吸込側チャッキバルブと同じものが前後逆に組まれており、
液体を吐出口に送り出します。
- 8. リリーフバルブ：事前に設定した圧力を超えるとバイパスへ液体を逃がします。
Hydra-Cellポンプの特長 / Design Advantages
- ■ 広範囲：幅広い流量範囲（0.4〜127リットル/分）と最大圧力17.2MPa
- ■ 耐久性：厳しい条件での使用に耐えうるシンプルな構造
- ■ 耐磨耗：シールレス設計のため研磨剤、スラッジ等（0.5mmまで）が含有しても使用可能
（プランジャー部損傷無し）
- ■ 効 率：ポンプ効率85%（例：7.0MPa、20LPM→2.9kw）
モーター容量の差から消費電力の節減において省エネ設計
- ■ 脈動値：3連式・5連式のダイアフラムにより脈動値5%以内
- ■ 高粘度：樹脂系で5,000〜6,000CP
- ■ 耐熱性：Viton-TX＝0〜120℃ Buna-N-XS＝0〜120℃
- ■ 柔軟性：ポンプヘッド、ダイアフラム、およびバルブアッセンブリーを幅広い素材から選択可能
- ■ 自吸性：3mまで可能（呼び水不要）
- ■ 収納性：コンパクトなデザインにより限られたスペースにおいて設置可能
- ■ 定量性：ダイアフラム構造により可能
- ■ 保守性：保守部品がチャッキ弁およびダイアフラムのみ（カップ、パッケージ、シールが不要）

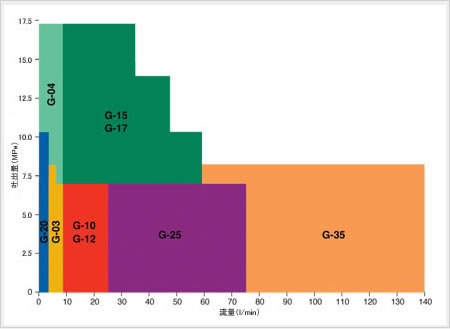

Hydra-Cell 流量と圧力

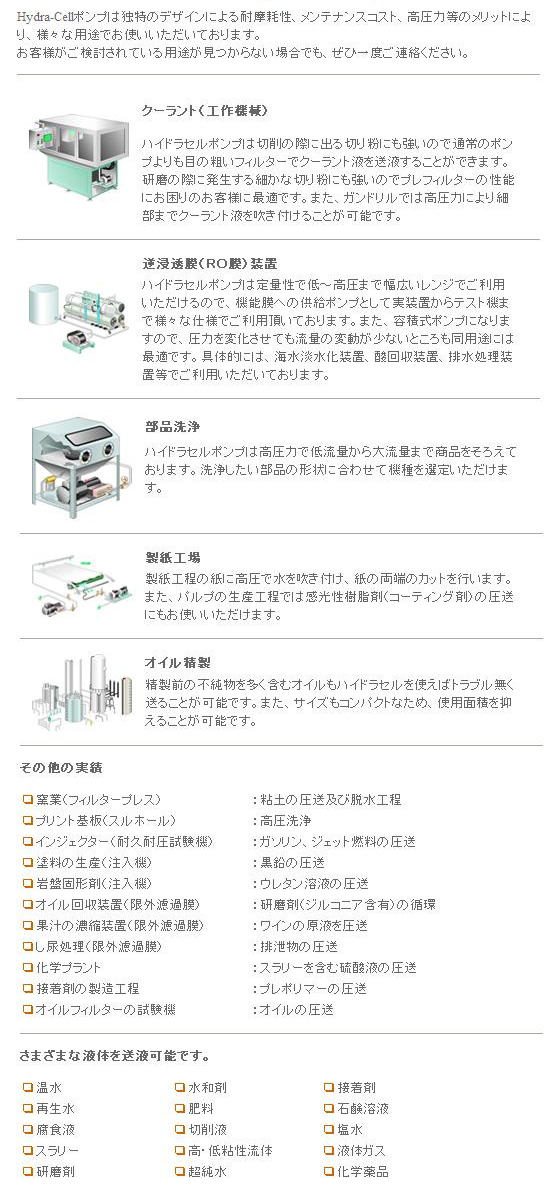

適応事例
